Toinen TOP viikko

Tällä viikolla ei juuri tullut vastaan mitään uutta tai vaikeaa hommaa. Ainoa uusi tai no uusi ja uusi asia oli datakaapelin kytkeminen liittimeen. Olen ennenkin niitä laitellut, mutta asentaminen oli päässyt unohtumaan enkä kunnolla muistanut kuinka kaapelin päähän asennetaan liitin. Ohjaajamme Tuomas onneksi näytti ja selosti huolellisesti kuinka liitin kytketään ja mitä lopputuloksen pitäsisi näyttää. Kytkin liittimiä työparini Jaakon kanssa vuorotellen torstaina 25.8.2016. Perjantaina 26.8.2016 ehdotimme Tuomakselle että, jos saisimme tehtyä viidennen kerroksen kolme viimeisintä huonetta valmiiksi saisimme heti työn tehtyä lähteä kotiin. Teimme Jaakon kanssa kaksin kolme huonetta 6 tunnissa. Huoneisiin tuli siis: pistorasiat, valokatkaisijat, antennipistoke, datapistoke,  palohälyytin ja huoneesta riippuen lampuille koukku ja pistoke kattoon. Olimme onneksi asentanut kaikki palohälyyttimet ja lampun koukut aikasemmin jotenka pääsimme helpommalla. Koko alkuviikko oli tavallista hommaa ei mitään erikoisempaa, kalustamista ja tavaroiden kantoa huoneesta toiseen.

Kuva 1. Datakaapeli kuorinnan jälkeen .

Tässä on yksi kuva datakaapelin asennuksen vaiheista. Kuvassa vasemmanpuoleinen kaapeli on kuorittu loppuun ja oikealla on valkoinen muovi vielä katkaisematta. Kerron lisää datakaapelin asennuksesta ja liittimistä työselostuksessa jonka kirjoitan myöhemmin. Asensin myös antennipistokkeen ja minulta löytyy pari kuvaa työvaiheista.

Kuva 2. Antennikaapelin puoliksi kuorittu pää.

Kuvassa on antennikaapelin puoliksi kuorittu pää. Minulla ei ole kuvaa kokonaan kuoritusta päästä, mutta seuraavaksi kaapelin päästä pitäisi kierittää häiriönpoisto langat yhteen ja alumiini folion alta kuoria kupari johdin esille. Antenni kaapelin asennus on aika simppeli homma ja siihen ei aikaa kulu kuin noin 10 minuuttia jos sitäkään. Kuvan yläreunassa näkyy datakaapelin päät joihinka on jo asennettu liittimet. Tämä viikko kului nopeasti ja mukavasti. Hommia riitti ja tylsää ei tälläkään viikolla ollut. Seuraavaan viikkoon!

1. Työselostus palohälyytin

Taustiedot

• pvm 23.8.2016
• aika klo 12-14.30
• paikkakunta Kangasala
• ohjaaja Tuomas
• työkohde Kangasalan uusi kerrostalo

Tavoite

• Palohälyyttimen aluslevy pitää saada suoraan linijaan verrattuna kattovalaisimen koukkuun ja pistokkeeseen.
• Kattoon pitää porata reijät ja ne pitäisi saada suoraan ongelmitta.
• Pohjalevyä asennettaessa pitäisi oppia tekemään ammattilaisen tasoista jälkeä ja sen pitäsi olla tip top asennettu.
• Pohjalevyyn pitää asentaa kaapeli oikein.

Työturvallisuus

• Työssä ei ole sähköiskun vaaraa, mutta suojalasit täytyy pitää päässä.
• Työtä tehdessä tarvitaan a-tikasta ja se pitää asetella oikein ja kunnolla.
• Käytä vain oikeita sähkömiehen työkaluja äläkä mitään muita esimerkiksi älä käytä saksia. Käytä sivuleikkureita.
• Turvallisuus välineet
• turvakengät
• suojalasit
• hanskat jotka suojaavat käsiä
• huomioliivi
• kypärä jos pakollinen

Työn vaiheet

1. Ensiksi valitaan huone johonka palohälyytin asennetaan.
2. Seuraavaksi kannetaan huoneeseen tarvittavat työkalut ja tarvikkeer joita tarvitaan.
3. Nyt palohälyyttimen pohjalevyä keskitetään lampun pidikkeeseen nähden ja koitetaan merkata porausreijät suoraan.
4. Kun merkit on merkattu niin kattoon porataan reijät.
5. Reikiin laitetaan proput joihinka ruuvi tulee.
6. Nyt kaapeli kytketään pohjalevyyn.
7. Kun kaapeli on kytketty pohjalevy on valmis kiinnitettäväksi ruuveilla proppuihin.
8. Loppu tarkastus ja kaapelien päälle suojan asettaminen
9. Viimeiseksi vilkaus että pohjalevy on suorassa ja kunnolla kiinni.

Työn vaiheet vielä kuvien kanssa, jotta helpompi ymmärtää.

Kuva 1. Kaapeli tulee katosta ennen asennusta.

Kuva 2. Aluslevyn avulla katsotut ja sovitetut paikat propuille.

Kuva 3. Aluslevy hollilla proppausruuveilla ja kaapeli kytkettynä.

Kuva 4. Valmis työ.

Työvälineet

• akkuväännin
• akkuporakone
• ristipää ruuvimeisseli
• a-tikkaat
• vasara
• talttapää ruuvimeisseli
• stripperit

Materiaalit

• yksi palohälyyttimen pohjalevy
• proppuja
• proppuruuveja

Minun ensimmäinen ja viimeisin TOP paikka

Minä olen ensimmäistä kertaa työssäopissa ja paikka jossa olen on nimeltänsä Kaapelipojat. Yritys sijaitsee Kangasalla ja yritys ei ole sinäänsä kovin iso ja työntekijöitä on noin kymmen. Yrityksen vahvuuksiin kuuluu luotettava ja hyvin tehty työ. Yritys ottaa myös koululaisia työssäoppimaan noin 10-20 hengen verran. tämä kyseinen oppilaiden ottaminen kuuluu yrityksen vahvuuksiin, koska oppilaille ei makseta palkkaa ja he pääsevät tekemään palkallisen hommia.

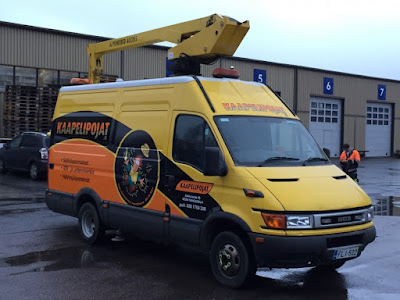

Kuva 1. Kaapelipoikien auto (Kaapelipojat:galleria)

Tällähetkellä olen Jannen ja Jaakon kanssa tekemässä ohjaajamme Tuomaksen ja kolmannen luokan toppilaan kanssa töitä Kangasalla suoramalla kerrostalossa. Kerrostalo sijaitsee vastapäätä uusinta k-kauppaa. Työ tehtäviini kuuluu esimerkiksi huoneiden kalustamista, kaapelinvetoa ja kaiken näköistä pikku hommaa mitä me voimme tehdä. Tähänmennessä ei ole tullut vastaan mitään uutta tai semmoista missä olisi tullut kysyttävää. Tämä työssäoppi poikkeaa koulusta monella eri tavalla. Töissä aika kuluu nopeammin ja on tekemistä, kun taas koulussa vain istutaan eikä tehdä mitään. Ainoa huonopuoli on aikaisemmin nouseminen se ottaa välillä koville, mutta kyllä siitäkin yli päästään!



Lähteet: Kaapelipojat.fi

Ensimmäinen TOP viikko

Toinen viikko on lähtenyt käyntiin hyvin ja päivät ovat menneet nopeasti. Alkuviikosta asensin Jannen ja Jaakon kanssa loistevalaisimia joikaiseen huoneeseen. Huoneita oli seitsemän ja jokaiseen tuli kaksi loisteputkea.

Kuva 1. Pienemmän loisteputken paikka, jossa kaapeli tulee seinästä ja ruuveille on porattu paikat valmiiksi kaakeliin.

Kuva 1 on otettu puolessavälissä työn etenemistä. Ihan alussa seinästä tulee pelkkä kaapeli jota ei ole kuorittu ja reikiä ei ole porattu. Reijät merkataan lampun avulla kaakeleiden sauma kohtiin jotta kaakeli ei halkeaisi.

Kuva 2. Kaapeli katkaistaan sopivan pituiseksi ja poraus reikiin laitetaan proput.

Tässä vaiheessa työtä loisteputkea aletaan sovittelemaan paikoilleen. Tämä vaihe on helpompi, jos sinulla on kaveri pitelemässä loistevalaisinta paikoilla samalla, kun poraat ruuveja seinään. Välillä proppaus reijät ovat liian alhaalla ja silloin porataan uudet reijät loisteputken kehikkoon: Tämä johtuu useasti siitä, jos lamppua ei ole aseteltu ja pidetty kunnolla paikoilla, kun proppaus reikiä on merkattu.

Kuva 3. Tältä näyttää asennettu ja kytketty loistevalaisin. Kuvassa ei ole itse loistelamppua (polttimoa) vielä kiinni.

Asentelimme näitä pienempiä (yllä olevat kuvat) loistevalaisimia maanantaista 15.8.2016 keskiviikkoon 17.8.2016. Torstaista 18.8.2016 perjantaihin 19.8.2016 oli kaikenlaista touhua esimerkiksi torstaina vedimme kaapelia ulkona vesisateessa maahan ja syötimme putkea pitkin sähköpääkeskukseen.

Kuva 4. Kuvassa näkyy osa sähköpääkeskuksesta ja kaapeleista joita tulee huoneeseen eripuolilta taloa.

 Emme ole vielä päässyt kytkemään pääkeskusta emmekä varmaan pääse. Keskuksen parissa työskentelevät Tuomas (ohjaaja) ja Jere (kolmannen vuoden toppilainen). He kytkevät keskusta ja me syötämme kaapelia keskukseen.

Kuva 5. Toinen puoli keskuksesta ja kiskoja joita pitkin kaapelia syötetään.

Kaapelit syötetään ylemmistä kerroksista putkia pitkin pohjakerrokseen ja pohjakerroksen putkenpäästä joka on katossa kaapelit vedetään kiskoille ja niitä pitkin keskukseen. Kun kaapeli on saatu vedettyä se katkaistaan toisesta päästä ja lopuksi vedetään nippusiteillä kiinni kiskoon niinkuin kuvassa 5 näkyy.

Asensimme perjantaina myös palohälyyttimiä kattoon. Nämä hälyyttimet eivät olleet mitään tavallisia 9V paristolla toimivia vaan näihin hälyyttimiin kytkettiin kaapeli kiinni. Työvaiheita oli kolme. Ensimmäisenä otettiin palohälyyttimen pohjalevy irti hälyyttimestä. Itse hälyytintä ei laitettu vielä kiinni, koska sen sisälle olisi mennyt pölyä ja se olisi voinut aiheuttaa vääriä hälyytyksiä. ykkös työvaiheeseen kuuluu myös pohjalevyn asetteleminen kattoon oikeaan kohtaan ja keskelle. Kun levy on oikeassa kohdassa merkataan kattoon reijälle merkki.

Kuva 6. Kaapeli tulee katosta palohälyyttimelle. Mitään ei ole vielä merkattu eikä soviteltu

Kuva 7. Tältä työ näyttää proppaamisen jälkeen eli, kun pohjalevy on soviteltu ja reikien paikat merkattu.

 Proppausvaihe tuotti ongelmia osassa huoneista, kun proratessa liian lähelle aukkoa josta kaapeli tuli niin reuna saattoi murtua ja pohjalevy piti sovittaa uudelleen ja merkata uudet reijät. Levyssä oli onneksi paljon paikkoja ruuveille kuten kuvassa 8 näkyy alempana.

Kuva 8. Pohjalevyyn on kytketty kaapeli ja se on kiinnitetty kattoon. Kaapelin pystyi työntämmän katon väliin jotenka sitä ei tarvinnut katkaista.

Kuva 9. Loppu silaukseksi kaapelin johtimien päälle laitetaan suojalevy.

Tässä vaiheessa työmme oli tehty. Tämä prosessi tehtiin neljään huoneeseen. Itse palohälyytin painetaan lopuksi paikoilleen pohjalevyyn ja syy miksi näissä hälyyttimissä on kaapeli on se, kun hälyytin alkaa soimaan ja huoneessa on tulipalo niin hälyytys menee samantien paloasemalle. Tämä siksi, koska kerrostalon huoneista osa on palveluhuoneita eli vanhuksille ja osa on vuokrahuoneita joihin voi muuttaa kuka vaan.

Inolla odottaen seuraavaa viikkoa ja töitä joita pääsemme tekemään !

Ensimmäiset kaksi TOP päivää

Ensimmäinen TOP viikko meni hyvin. Työpäiviä oli vain kaksi ja ne olivat työntäyteisiä ja töitä riitti. Torstaina 11.8.2016  aloitimmen työt perehdytyksen jälkeen ja ensimmäiseksi työksi saimme kaapelin vedon jokaiseen huoneeseen. Huoneita on kahdeksan per kerros ja kerroksia on seitsemän.

Kuva 1. Kaapelin veto kattoon

Sama homma jatkui vielä perjantainakin 12.8.2016. Työparinani toimi Janne ja vuorotellen teimme töitä siten, että toinen antoi kaapelia ja toinen pujotti. Työmaa sijaitsee Kangasalla jotenka työmatka on lyhyt. Olemme nyt Jannen kanssa vetäneet kaapelia kaksipäivää ja kaapelia on mennyt monta metriä. Työtä tehdessä oppi kaapelin vedon ja nyt se sujuu todella hyvin. Kaapelin veto onnistui hyvin ja ohjaaja oli tyytyväinen lopputulokseen.

Esittely

Olen 17-vuotias ja opiskelen Tredun Kangasalan toimipisteessä sähköalan opintoja. Valmistun keväällä 2018 sähköasentajaksi. Olen Eemil ja en harrasta juuri mitään. Olen rauhallinen henkilö ja tykkään omastarauhasta. Opiskelen sähköalaa Kangasalan Tredussa. Sähköalalla aineina on matematiikka, fysiikka, kemia, englanti, liikunta, terveystieto, äidinkieli ja yhteiskuntaoppi. Mitään aineita ei ole yhdistetty toisiinsa. Opiskelut arvioidaan 1-3 asteikolla. 1 on huonoin ja 3 on paras. Minun tavoitteeni on pärjätä ja saada hyvä todistus. Koitan aina saada mahdollisimman hyvän numeron, jotta todistuksestani olisi hyötyä ja jotta pääsisin esim. AMK.
